UC-win/Road是可通过简单的顺序和操作制作VR（虚拟现实）的实时仿真软件。本程序中包含用于演示为目的的脚本功能。本功能随着版本升级也在不断扩展和改善，最新版UC-win/Road
Ver.8中，新增加了动画功能（代码化、分组功能）和现有功能的优化。这次就这些最新功能、应用方法，以及以往功能的应用方法进行介绍。
 |
 |

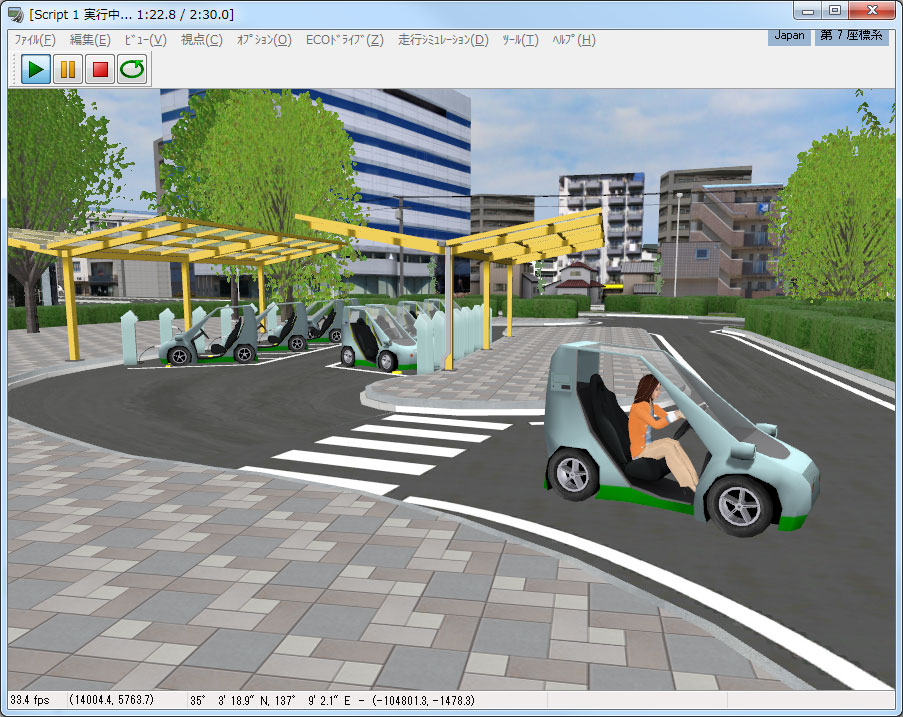

| ■图1 脚本的实行例 |
|
脚本是将命令实行的时机（模拟作为0秒开始时的时间）、按照时间系列设置详细参数、通过对其连续实行进行各种表现的功能。与进行互动体验时的场景功能不同，脚本功能一般是用于展示、自动演示的功能。
定义可能的命令中，包括操作照相机（视点）的命令、画面显示相关的命令、气象控制等多彩的功能，将这些命令组合制作。表1中显示了主要功能。
| 动作 |
功能 |
| 照相机 |
照相机（视点）位置、朝向的变更、视界（FOV、视野半径）相关设置。 |
| 画面表示 |
交通生成、3D模型、道路的显示/隐藏设置、画面的显示大小的设置等。 |
| 环境 |
气象（雨/雪）的设置、时刻的变更、太阳、亮度的设置 |
| 多媒体 |
信息的显示、声音视频的播放 |
| 对象 |
实行驱动可动模型部件的命令 |
| 行驶/飞行 |
道路及飞行路径上的视点移动 |
| 模拟 |
控制xpswmm，EXODUS，微观模拟播放器 |
■表1 脚本的主要功能 |
脚本，如果编辑长而复杂的脚本，必然实行的命令数也随之增多。UC-win/Road Ver.8.1.0中，由于可容易地进行命令的管理、作成数据的确认，将整理好的单位命令作为一个脚本代码化，并追加了将其组合使用的脚本动画功能（分组功能）。
本功能考虑方法如图2所示。首先，将代码化的脚本添加到脚本列表。可添加多项。然后，制作包含复数条脚本组合的动画，每个动画分别使用哪个脚本，以及按照怎样的顺序进行播放，如图3所示在脚本登记画面进行定义。通过运用此功能，可得到以下利点。
- 根据演示目的，例如制作段时间版本和长时间版本，有取舍地选择组合脚本，制作不同时间的多个版本，并可更换顺序。
- 以往，为了确认脚本最后添加的命令，需要从最开始实行一边全部的命令，通过将其分割成复数个部分，可从途中（各部分的开始位置）开始进行确认。
- 通过动画功能，将整体脚本分割成复数个部分，各部分的动作完成后进行组合，达到作业效率化的目的。
- 只要准备好视野角、天气的初始化、显示画面的大小等常规设置，可留用于任意脚本，提高了作业效率。
 |
 |

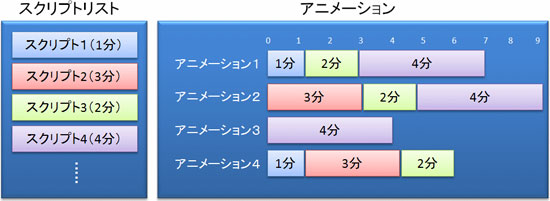

| ■图2 动画功能的概念 |

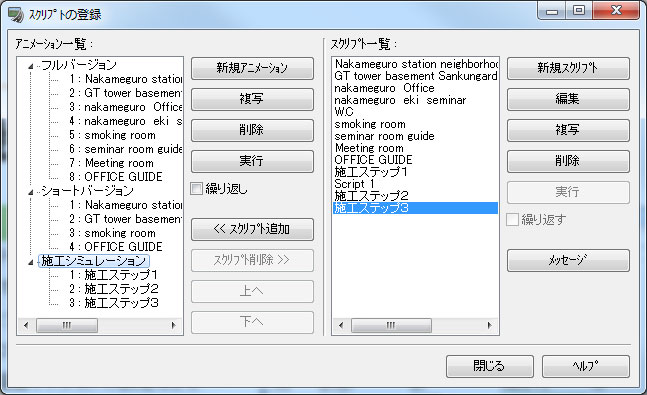

■图3 动画的设置画面 |
|
脚本除上述以外可实行若干功能扩展。以下显示了主要扩展功能。
- 可从菜单「选项」-「脚本实行」的辅助菜单实行脚本
- 脚本实行中通过ESC键可停止脚本的实行
- 脚本实行中是否重复实行可通过「重复」图标设置
|
UC-win/Road是一款适用于表现施工模拟的工具。例如，可应用于临时规划、桩基打设、混凝土打设等施工顺序的确认、新工法讨论的VR表现等。施工模拟是按照不同的施工步骤显示构造物，或者表现起重机等场地机械模型的运作。
让构造物在某个时机出现，运用的是景观显示功能。将3D模型分配到景观的显示项目（例如，施工步骤1、施工步骤2，等），通过脚本对该景观显示项目变更，可在任意时机对构造物进行显示或者消去。
此外，为了流畅地显示构造物、表现起重机手臂等的动作，使用的是3D模型的动作命令。动作命令是指，在脚本中设置可控制的3D模型的部件等的动作，并由此实现以下表现。
- 3D模型的部件或整体，按照指定的速度移动到指定的位置（绝对坐标、相对坐标）。
- 3D模型的部件或整体，按照指定的角度旋转。
- 动作暂停、恢复、完全停止的控制。
构造物类似推出的表现，通常需要事先将3D模型放在看不见的位置，然后在任意时机使其移动。图4是对配置在地下的基坑壁的全体部件设置「向上方移动8m」的动作命令，在施工步骤推进过程中，展示出流畅地向上方移动的动画效果的例子。
 |
 |
| ■图4 施工模拟例 |
|
使用脚本的飞行模式，在事先定义好的飞行路径上可流畅地视点移动。作为重要的演示功能，通过运用飞行路径的动作控制点命令，不单可以移动视点，还能进行各种控制。主要功能如表2所示。这些功能虽然在脚本的命令中也可实现，但在脚本中是对指定时刻的控制，而在动作控制点可对任意位置进行控制，变得更加容易定义。
| 命令 |
功能 |
| * CHANGE SPEED * |
变更移动速度。 |
| * TURN HEAD * |
在左右方向变更照相机的朝向。 |
| * TILT HEAD * |
上下方向变更照相机的朝向。 |
| * SLOWLY ??? * |
缓慢变更照相机的朝向。 |
| * LOOK AT ME * |
注视特定模型。 |
■表2 脚本的主要功能
本表的「* LOOK AT ME *」是注视指定模型的功能，场景中一边在上空回旋，一边照相机保持对特定模型的注视。图5是一边注视中央大厦，一边围绕其周围回旋的设置例。
 |

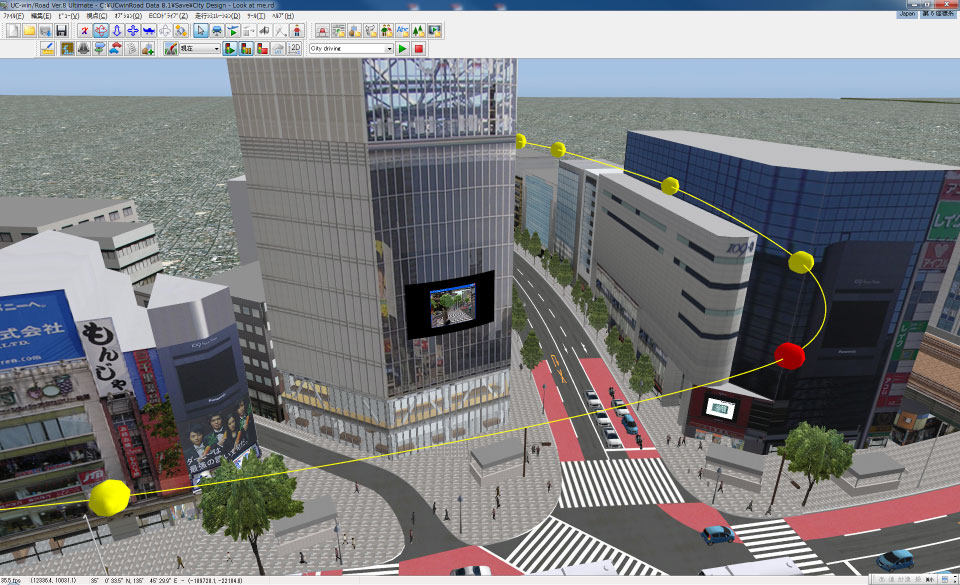

| ■图5 照相机控制的应用例（LOOK AT ME功能） |
|
脚本中具有控制外部模拟结果的功能。例如，进行河流泛滥、浸水、海啸模拟的软件xpswmm的解析结果的可视化、避难分析模拟软件EXODUS的可视化、其他应用程序解析的交通模拟、群集模拟的结果利用微观模拟播放器插件等通过脚本可进行控制。具体来说，可进行导入数据的模拟开始开始、停止、播放速度、播放阶段的变更、描绘设置控制等，可应用于各种类型的演示。图6是导入xpswmm的海啸模拟结果和EXODUS的避难模拟结果，展示了配合时机进行显示的例子，这种组合使用也是演示手法之一。
 |
 |

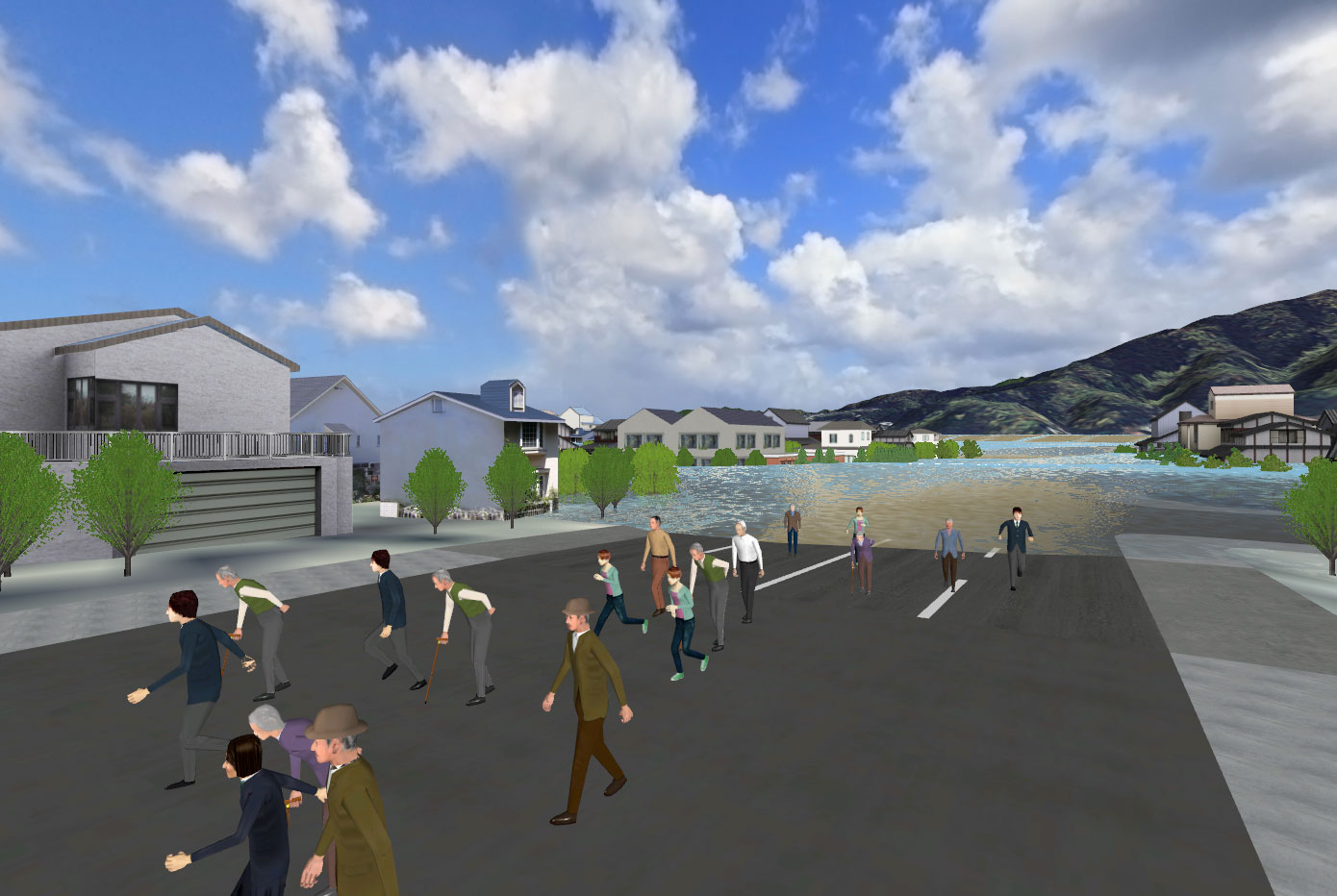

| ■图6 xpswmm和EXODUS的模拟控制例 |
|
| (Up&Coming '13 春季号刊载) |
 |
|
