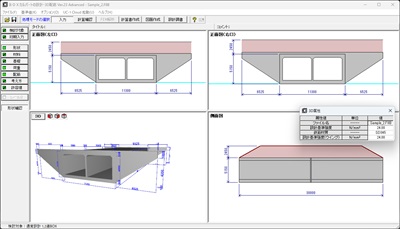

鉄筋コンクリート式BOXカルバート、翼壁の設計計算、図面作成、設計調書出力を一連でサポートするプログラム。
各種基準類の自動セット、変更が可能で自動配筋機能もサポートしています。
基礎形式は、直接基礎、バネ基礎、杭基礎に対応、荷重は、内外水位・任意荷重及び活荷重、任意活荷重の考慮が可能です。
３連BOXまでの本体・翼壁の一般図から配筋図、組み立て図、加工図、鉄筋表などを一括生成できます。
SXF、DWG、DXF等のファイル出力も対応。電子納品対応としては、Wordファイル出力、禁止文字チェック、しおり機能等をサポートしました。
「道路土工指針」、「標準設計」、「ボックスカルバート標準設計図集」に応じた3連BOXの計算に対応しています。 |
 |
|
|
|
|
|
|
|
本プログラムは、道路下に埋設される水路用および通路用に広く利用されるPCボックスカルバートの設計をサポートするプログラムです。
本プログラムが対象とするPCボックスカルバートは、頂版，底版はPC鋼棒を使用したポストテンション方式のプレストレストコンクリート部材（以下、PC部材）として、側壁は鉄筋コンクリート部材（以下、ＲＣ部材）としたものとなります。 |
 |
|
|
|
|
|
|
|

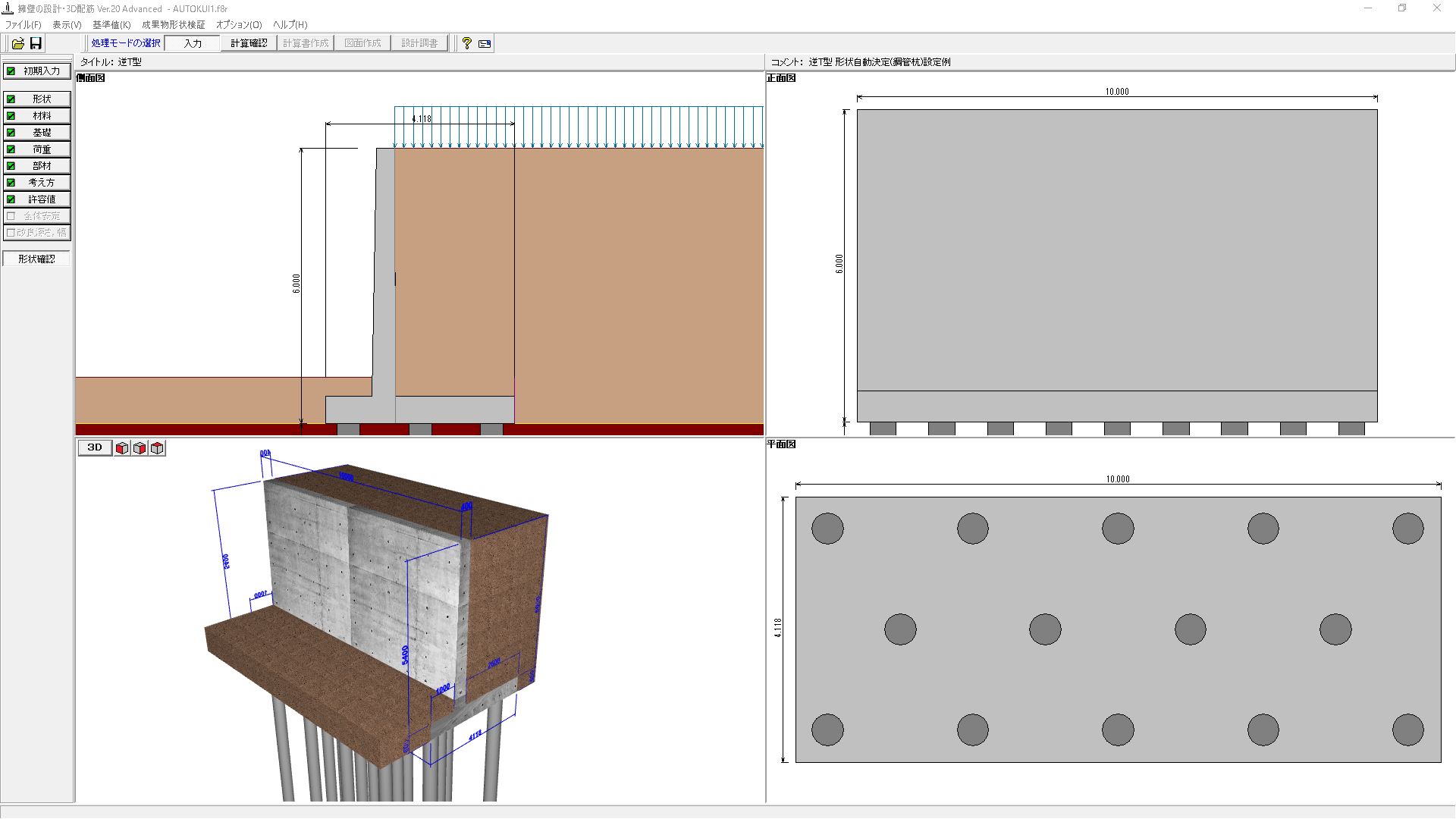

標準設計・土工指針・設計要領・道示IV（平成14年3月）の各基準に準拠し、片持梁式（逆T型、Ｌ型、逆L型）、重力式（半重力式）、もたれ式などの擁壁の自動設計、図面作成、設計調書出力を一連でサポートするプログラムです。擁壁の形状を入力し、その計算結果から設計者の判断により最終形状を決定する方式に加え、形状・杭配置・配筋の自動決定機能により、効率的な設計を行うことができます。一般図から配筋図、組み立て図、加工図、鉄筋表などの図面を一括生成し、簡易編集機能、ＤＸＦ、ＳＴＥＰに出力対応。電子納品対応として、Wordファイル出力、拡張子の変更、禁止文字対応、しおりの表示等をサポートしました。
混合擁壁の設計計算にも対応しており、Standardでは、U型擁壁の設計計算、図面作成にも対応しています。 |
 |
|
|
|
|
|
|
|
片持梁式、U型、重力式、もたれ式、任意形状擁壁の設計計算、図面作成プログラム。（韓国基準対応版）
適用基準および参考文献 ：
「鉄道設計基準路盤編」、「鉄道設計便覧」、「道路橋設計基準」、「構造物基礎設計基準」、「道路設計偏覧」 |
 |
|
|
|
|
|
|
|
本製品は、道路土工・擁壁工指針を主たる準拠基準とし、「土留擁壁・石積の設計と解説」（現代理工学出版）等に示される控え壁式擁壁の設計手法を参考として､安定計算及び許容応力度法による部材設計（竪壁，つま先版，かかと版，控え壁，接合部）を行います。
「擁壁の設計」での単位幅当りの設計では不可能であった照査が可能となりました。 |
 |
|
|
|
|
|
|
各種設計基準類の選択により対象とする土構造物における設定された湛水条件での土中水の状態を自動設定する斜面安定解析プログラムであり、斜面安定解析／逆解析（逆算法）の基本解析或いは法面工の景観設計を行う基本機能製品と、それらの基本機能に各種対策工の設計計算機能を付加した製品とに区分されます。
さらに、土構造物に対する性能設計化規定に備え、「ニューマーク法」及び「浸透流FEM解析」の機能を標準実装しています。 |
 |
|
|
|
|
|
|
各種設計指針類に準じた圧縮変形計算〜Terzaghiの圧密理論に基づく自然圧密時間の計算、せん断変形（即時沈下・側方変位）の計算、各種対策工法をサポートした総合的圧密解析システムです。
対象地盤としては、粘性土層（Δｅ法、ｍｖ法、Ｃｃ法）、砂層（Δe法、De Beer法）、泥炭層（泥炭性軟弱地盤対策工マニュアルの手法、能登「泥炭地盤工学」の手法）、非圧縮層に対応しています。
標準圧密曲線として、自然含水比をパラメータとしが標準曲線（粘性土層）やB.K.Hough図表（砂層）をプログラム内蔵しています。 |
 |
|
|
|
圧密解析は「道路土工 軟弱地盤対策工指針」や「設計要領第一集」、「鉄道基準」、「港湾基準」等に、せん断変形は「柔構造樋門設計」に準じ、対策工法としては、圧密促進（ドレーン）工法（Barronの式、吉国の式）、予圧密（プレロード）工法、緩速載荷工法、地下水位低下工法による検討が行えます。
出力機能では、ＨＴＭＬ出力、ＤＸＦ出力が可能であり、電子納品対応として、Wordファイル出力、拡張子の変更、禁止文字対応、しおりの表示等をサポートしています。 |
|
|
|
|
|
|
|
本製品は、剛性パイプカルバート/たわみ性カルバートの設計計算プログラムです。
「剛性パイプカルバート」は「道路土工カルバート工指針 (H.11.3) (社)日本道路協会」および「設計要領第二集カルバート編（H.18.4）
NEXCO」を参考としており、「たわみ性カルバート」は「道路土工カルバート工指針
(H.11.3) (社)日本道路協会」のみを参考。
なお、「たわみ性カルバート」の１種である「コルゲートメタルカルバート」については「コルゲートメタルカルバート・マニュアル
(社)地盤工学会」の内容も一部参考にしています。 |
 |
|
|
|
|
|
|
|
本製品は、許容応力度法によりロックシェッドの部材設計を行うプログラムです。本製品で設計可能な構造形式は、（１）逆L式ラーメン構造（PC）、（２）箱形式ラーメン構造（RC）の２形式で、過去の施工実施としては、前者が約27％、後者が約12％を占めています。よって、２つの形式をサポートすることにより、ロックシェッド全体の約40％をカバーできるものと考えられます。本製品は、落石対策便覧(平成12年)日本道路協会、ロックシェッドの耐衝撃設計(平成11年)土木学会などを参考に開発を行いました。 |
 |
|
|
|
|
|
|
|

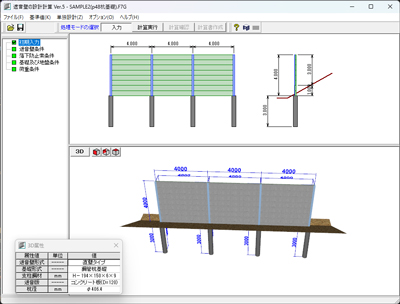

本製品は、ＪＨ設計要領第五集「遮音壁設置要領」に準拠し、遮音壁の設計計算を行なうプログラムです。本製品で設計可能な構造形式は、支柱形式として（１）直壁タイプおよび（２）張出しタイプ、基礎形式として（１）鋼管杭基礎、（２）直接基礎、（３）高欄天端取付け、（４）高欄側面取付け、（５）ボックスカルバート上部取付けのそれぞれに対応可能です。
遮音板の種類としてはコンクリート板、金属板、アクリル板を用意し、それぞれ任意サイズを登録追加可能としています。
メインウィンドウでは正面図・側面図・３Ｄ描画の表示に対応し、遮音壁形状をリアルに確認しながらの設計を可能としています。計算書出力では、設計条件、支柱の計算結果、基礎の計算結果等について説明図交じりの報告書を出力します。 |
 |
|
|
|
|
|
|
|
「道路土工カルバート工指針(平成21年度版)(社) 日本道路協会」を参考としたアーチカルバートの横断方向、縦断方向の断面力算出および断面照査を行うプログラムです。 |
 |
|
|
|
|
|
|
|
本製品は、盛土材料中に鋼帯等の補強材を挿入することにより盛土全体の安定性を高める土構造物『補強土壁』の、内的安定、外的安定、全体安定の検討を行うプログラムです。
「補強土(テールアルメ)壁工法 設計・施工マニュアル 第3回改訂版」を参考にして、テールアルメ工法による設計に対応しています。 |
 |
|
|
