固有値解析の結果をレポートに出力するには、下記２箇所を設定します。
1. 入力データのレポート出力
2. 任意設定のレポート出力

入力データのレポート出力

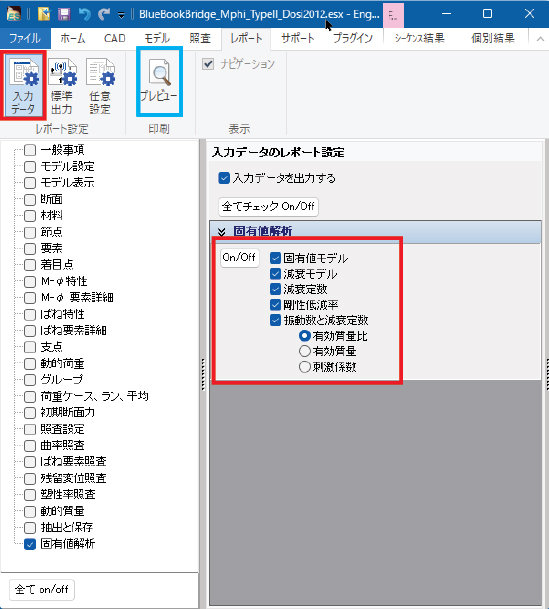

リボン「レポート｜入力データ｜固有値解析」で設定します（図1の赤枠）。左側ツリーの「固有値解析」をクリックすると右側に出力対象が表示されます。チェックを入れたものが出力されます。

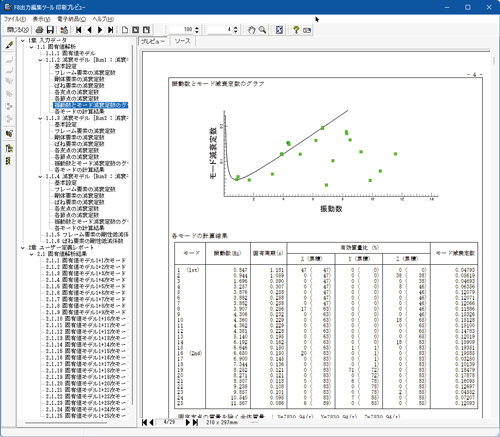

図1の青枠ボタンによる出力イメージを図2に示します。Rayleigh減衰の曲線、各モードの振動数や固有周期、有効質量比、モード減衰定数の表が出力されます。

任意設定のレポート出力

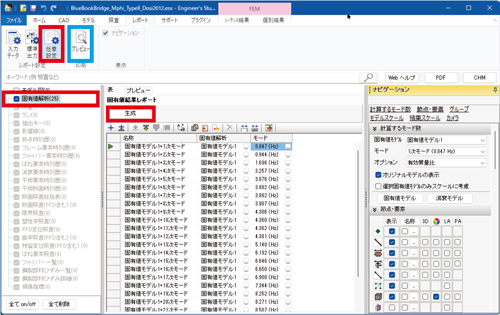

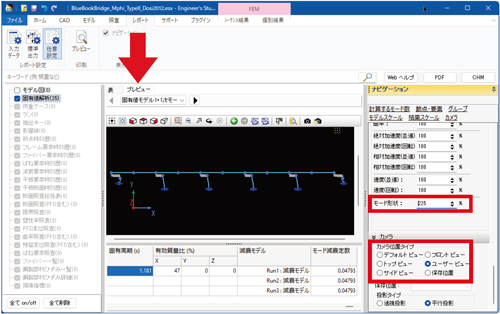

リボン「レポート｜任意設定｜固有値解析」で設定します（図3の赤枠）。左側ツリーの「固有値解析」をクリックして、右側の「生成」ボタンを押すと、計算されたモード図のリストが多数設定されます。図4の「プレビュー」タブに入ると、モード図を確認できます。モード図の変形量を大きくできます。赤枠内の「カメラ｜カメラ位置タイプ｜ユーザビュー」を指定すると、モデル図を側面図にしたり回転したり、あるいは拡大・縮小することができます。

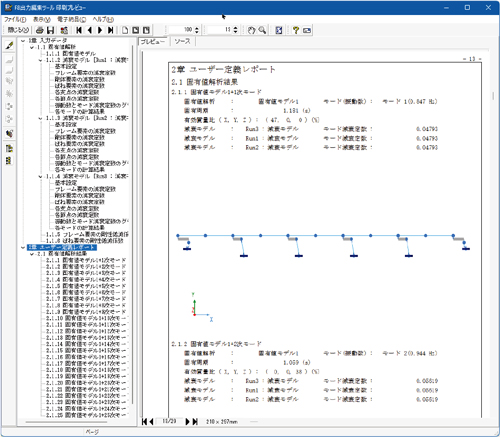

図3の青枠ボタンによる出力イメージを図5に示します。
